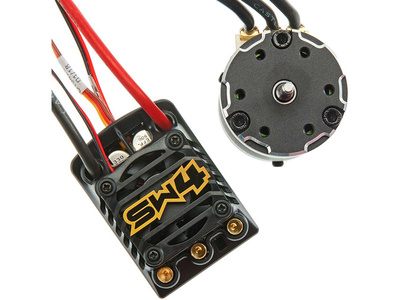

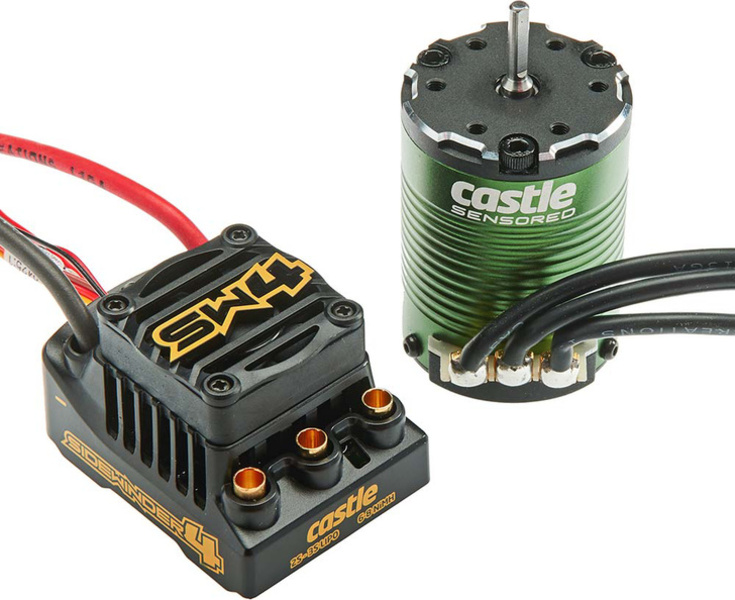

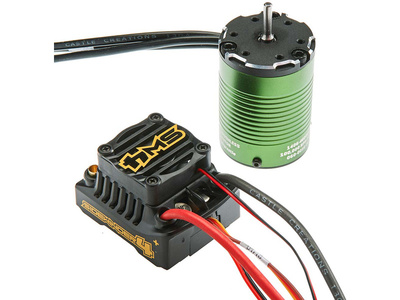

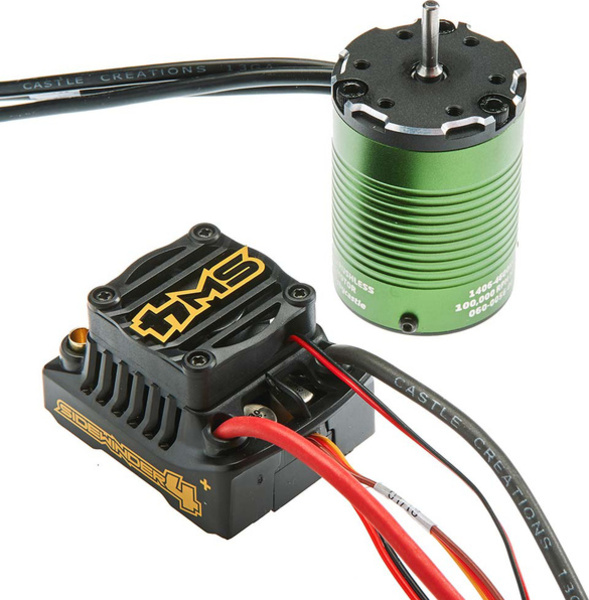

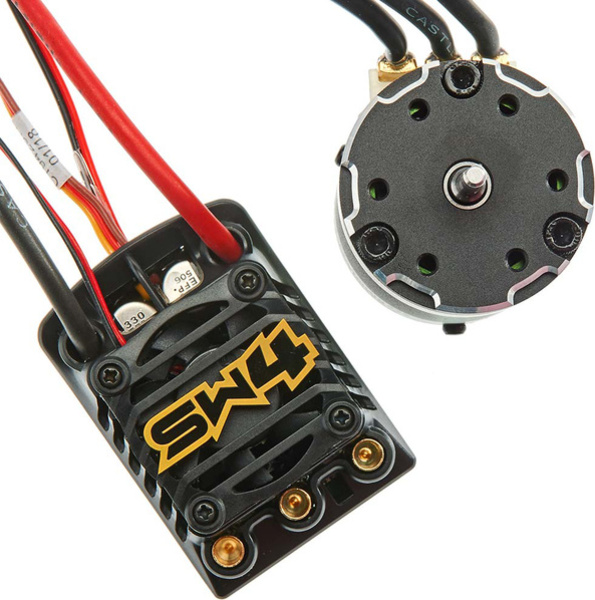

Moteur Castle 1406 4600tr/V avec capteur, rég. Sidewinder 4

Description du produit

Caractéristiques :

Moteur sensoriel à courant alternatif 4 pôles Castle Creations 1406 4600 tr/min/V pour modèles réduits de voitures RC 1:10 2WD fait partie de la dernière série de moteurs de Castle Creations. Vitesse de 4600 tr/min/V, alimentation 2 à 3 cellules LiPo, haute efficacité, conception sensorielle.

Utilisation recommandée du moteur en combinaison avec le régulateur Sidewinder 4.

• Voitures RC Buggy légères à 2WD : Traxxas Bandit, Losi 22, Losi XXX, Associated B4 et similaires. Alimentation 2 à 3 cellules LiPo, 6 à 8 cellules NiMH
• Voitures RC Truggy légères à 2WD : Traxxas Rustler, Losi 22, Losi XXX T, Associated T4. Alimentation 2 à 3 cellules LiPo, 6 à 8 cellules NiMH

Construction des moteurs à courant alternatif 1406

Castle présente une toute nouvelle série de moteurs sensoriels. L'avantage réside principalement dans la haute efficacité et lors de l'utilisation d'un régulateur sensoriel fonctionnement doux dès zéro tr/min. Les moteurs sensoriels peuvent donc être recommandés même pour des modèles à faible vitesse, tels que les crawlers ou les modèles réduits de voitures RC d'expédition.

Le stator (partie extérieure fixe du moteur) est composé de tôles en fer isolées les unes des autres d'une épaisseur de 0,2 mm. L'enroulement du stator est imprégné contre l'humidité et est délimité par un matériau de remplissage spécial. Les sorties de l'enroulement sont constituées de bandes massives, sur lesquelles vous pouvez connecter les sorties dans la direction optimale – selon le modèle.

Le rotor (partie intérieure tournante du moteur) est fabriqué à partir d'un arbre en acier trempé, dans lequel sont collés des aimants en néodyme. Pour augmenter la résistance, le rotor est enveloppé d'un tissu en kevlar et d'une colle bi-composante. Pour mesurer la position du rotor, un autre ensemble de 4 aimants est utilisé. Le rotor est délimité entre les roulements par un ressort en feuille en forme d'anneau.

Dans les chapes en aluminium, il y a des roulements à billes de qualité, et dans la chape arrière, des capteurs Hall sont fixés pour détecter la position du rotor et un capteur de température pour mesurer la température interne du moteur.

Caractéristiques clés des moteurs à courant alternatif Castle 1406

• Les moteurs Castle 1406 sont dimensionnellement identiques aux moteurs à courant continu de la série 540
• Grâce à l'absence de collecteur, la durée de vie du moteur à courant alternatif est déterminée uniquement par les roulements, qui peuvent cependant être remplacés
• Conception sensorielle, capteur de température intégré
• Enroulements imprégnés résistants à l'humidité, les capteurs sont encapsulés dans un mélange de remplissage spécial
• Surfaces très fines du stator pour une haute efficacité
• Grandes surfaces de soudure des sorties pour un soudage facile
• Le rotor est enveloppé d'un tissu en kevlar.

Régulateur Sidewinder 4

Le régulateur Castle Creation Sidewinder 4 intègre une technologie révolutionnaire Cryo-Drive. Bien entendu, il dispose d'une construction étanche, d'une conception sans capteur pour une simplicité maximale d'utilisation et, bien sûr, de larges possibilités de réglage, comme c'est habituel avec les produits Castle Creations.

Technologie Cryo-Drive

Les plus grandes pertes se produisent lors de la commutation et de la désactivation des transistors de puissance. Castle Creations a développé un tout nouveau logiciel qui réduit la fréquence de commutation des transistors de puissance. Le résultat est une réduction radicale des pertes thermiques tant dans le régulateur que dans le moteur lui-même, une augmentation de l'efficacité et, en fin de compte, une prolongation du temps de conduite.

Une autre nouveauté est l'optimisation de la forme du radiateur. Les développeurs de Castle Creations ont créé un tout nouveau modèle de nervures qui transmet très efficacement la chaleur à l'air en circulation, en utilisant des programmes simulant l'écoulement de l'air. Grâce à cela, ils ont réussi à réduire la taille de l'ensemble du régulateur et à utiliser un radiateur standard de 30 mm. Le régulateur Sidewinder 4 est dimensionnellement très similaire à la série populaire de régulateurs Castle Sidewinder 3.

Caractéristiques clés du régulateur Sidewinder 4

• Alimentation 2 à 3 cellules LiPo ou 6 – 8 cellules NiMH.
• Compatible avec les moteurs à courant alternatif et à courant continu.
• Construction étanche et ventilateur 30x30 mm résistant aux éclaboussures.
• Source BEC linéaire 5 V/2 A.
• Indication sonore des erreurs.
• Réglage avancé du frein au point mort (drag brake) adapté aux crawlers.
• Fonctionnement très doux sans capteur.
• Support de programmation conventionnelle via l'émetteur. De cette manière, il est possible de programmer 6 paramètres de base.
• Réglage avancé via une carte de programmation, un programmateur USB ou un programmateur Bluetooth et l'application Castle Link (les programmateurs sont vendus séparément).
• Support de télémétrie Spektrum X-Bus et Futaba S.BUS2 (adaptateurs de télémétrie X-Bus Link et S.BUS2 Link nécessaires à l'achat).

Contenu de l'emballage :

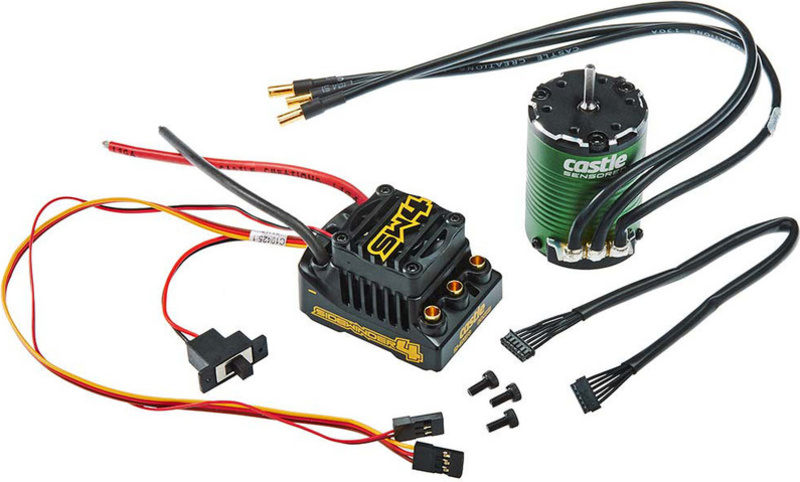

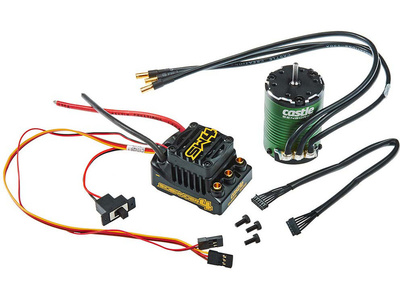

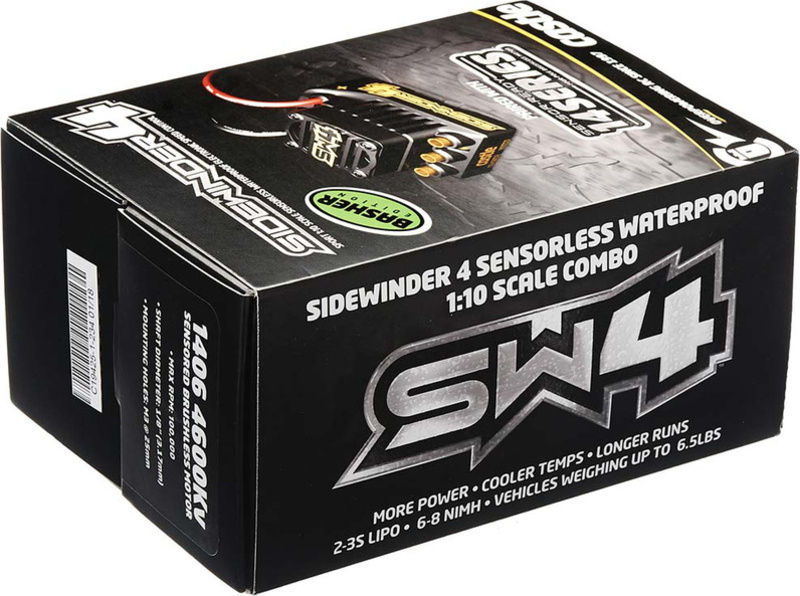

Le contenu de l'emballage comprend le moteur sensoriel à courant alternatif Castle Creations 1406 4600 tr/V, le régulateur Castle Creations Sidewinder 4 avec technologie Cryo-Drive, des vis pour fixer le moteur M3x6 mm avec tête cylindrique, un câble sensoriel pour le moteur d'une longueur de 20 cm, un mode d'emploi en anglais et en slovaque.
